Odpuzovač srn


Jsem srna. Lebedím si zrovna ve vysoké trávě nebo v obilí. Všude je tak krásně. Když tu náhle ze všech stran slyším hučení. Co hučení, to je snad konec světa!? Co to je? Ještě že jsem schovaná. Utekla bych, ale nevím kam, když to slyším ze všech stran. Tady mě to nenajde. Ještě se trošku přikrčím a .....
Proč mne ti hloupí lidé nezaplašili, když ví že budou sekat? Vždyť by stačilo před sečením rozmístit pár pípajících plašiček po okolí a já bych tu teď nebyla. Pravda, zhruba do dvou dnů bych si zvykla, ale což by to nemohli roznést jeden dva dny předem? Ach jo!

Zkuste tohle:

Schéma zapojení

Schéma odpuzovače srnek - obr.1

Může se hodit pro výpočet žádaných intervalů: www.doctronics.co.uk/555.htm
Náš případ: Interval 10,215 s, pípání 1,525 s, ticho 8,69 s.

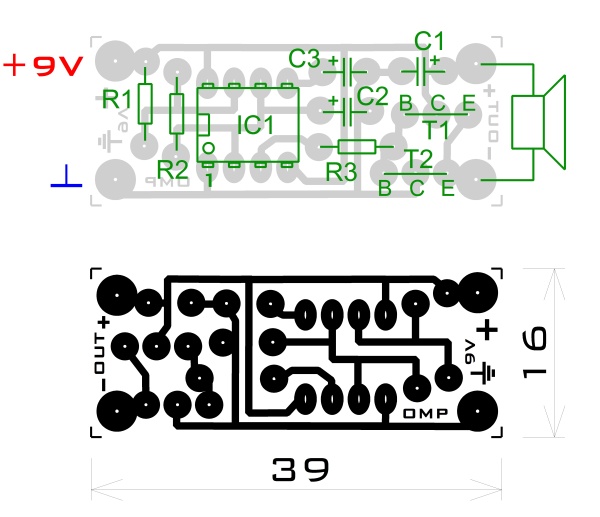

Deska plošných spojů a její osazení, seznam součástek

Deska plošných spojů a její osazení - obr.2

R1 470kΩ
R2 100kΩ
R3 10kΩ
C1, C3 10µF/25V
C2 22µF/25V
T1 BC639
T2 BC640
IC1 NE555 (CMOS)
Piezosirénka PMB230A (4kHz)
Konektor na 9V baterii


Fotografie : hotové dílo bez obalu.

Odpuzovač srn - obr.3 Odpuzovač srn - obr.4 Odpuzovač srn - obr.5

Odpuzovač srn - obr.6 Odpuzovač srn - obr.7 Odpuzovač srn - obr.8
